连续加载式表面性能测量仪
-
- 连续加载式表面性能测量仪
- HEIDON新东
- TYPE:22L
- 日本
- 2-3周
通过2台脉冲马达使装载了试件的移动台和连续加载砝码引导装置同时移动。 因连续加载砝码在安装了划针的机器臂上滚动，故而其在与试件一同移动时可以使加在划针上的垂直负荷成比例地增加。 在划针的安装部位组装了检测阻力的载荷传感器。可以在低负荷范围直接获取摩擦阻力、划痕阻力以至剥离阻力的微小变化。 在摩擦磨损试验中，以一定的负荷状态通过试件的往复运动，由球压头检测摩擦阻力。
产品详细介绍

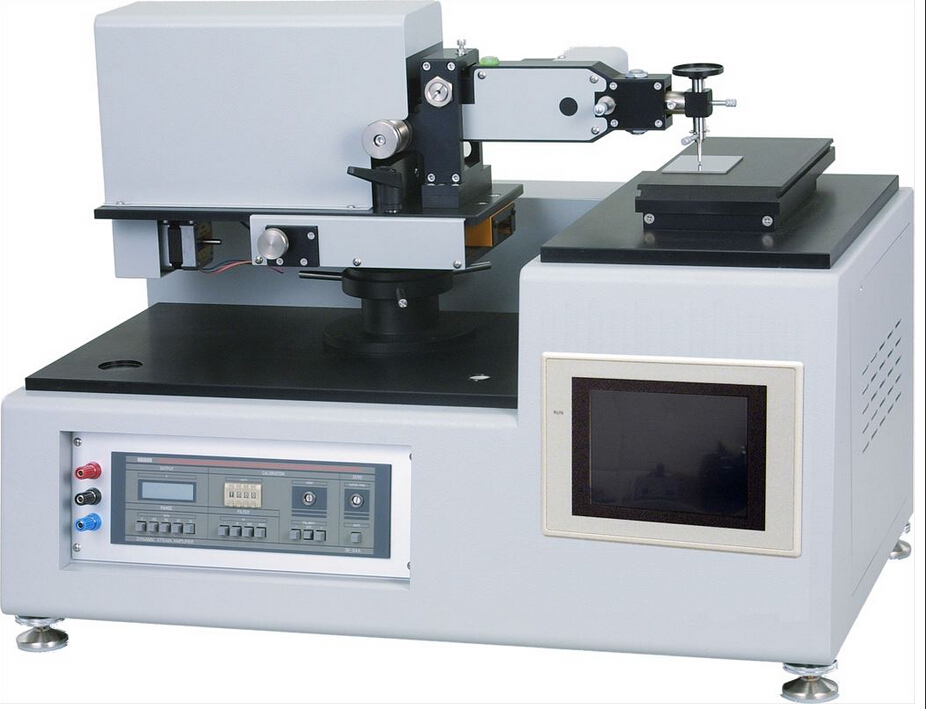

HEIDON新东TYPE:22连续加载式表面性能测量仪
评价薄膜以至厚膜的粘着力
通过砝码的连续加载，记录试件和划针的摩擦阻力、划痕阻力以及剥离阻力。并且，以膜剥离发生时的垂直负荷作为膜的粘着力。
阻力由划针直接检测。并且，因划针的尖端备有5μmR至200μmR等不同型号，因此可广泛地适用于薄膜到厚膜，软质膜到硬质膜的测量。
因独特的连续加载结构是机械作动方式，因此无需繁琐的校正，是具有极高可靠性的系统。
根据磨损，实时测量摩擦阻力的变化
反复进行往复直线运动摩擦，根据摩擦阻力的增减求得发生表面状态的变化及膜剥离时的往复次数。
表面划痕硬度的测量
给圆锥形划针加以给定的负荷，根据刮擦时伤痕幅度的大小来表示划痕硬度。
点压摩擦的测量
对于膜的粘着力的评价不可或缺的表面附着性通过摩擦阻力进行评价。
| TYPE:22L | TYPE:22H | |
|---|---|---|
| 移动速度 | 60～600mm／min | |
| 驱动电机 | 移动台：脉冲马达 连续加载砝码： 脉冲马达 | |
| 驱动方式 | 移动台：齿条&齿轮传动 连续加载砝码：滚珠丝杆 | |
| 移动距离 | 1-50mm | |
| 移动模式 | SINGLE：設定距離移動後自動停止 REPEAT：設定回数を往復移動 最大9,999回設定可能 |
|
| 负荷范围 | 0～100gf （用于载荷传感器） | 0～1000gf （用于载荷传感器） |
| 垂直负荷 | 0～50g （连续加载/一定负荷） | 0～500g（连续加载/一定负荷） |
| 试件尺寸 | 最大 220×100mm t8mm | |
| 安全装置 | 过负荷安全装置（OVERLOAD） 防止高频噪音电路 CMRR:AC/DC130ｄB以上、NMRR:AC50ｄB以上 |
|
| 动态应变放大器 | 零点调整 …… 数字伺服自动归零方式 输出（非线性） …… 0～±5V（±0.05％FS以内） 灵敏度切换 …… 0/100/50/25/10％FS SN比 …… 60dB（最大灵敏度） 响应频率特性 …… 2kHz／-3dB 滤波器 …… 1/10/100HZ/PASS（低通滤波器） |
|
| 使用环境 | 0～50℃ 85％RH以内 但不会结露 | |
| 电源 | AC100V 50／60Hz | |
| 全体寸法 | 本体：W650mm×D410mm×H490mm | |
| 配件 | 载荷传感器 1台 球压头 1套 金刚石划针 1个 杆规 1个 连续加载砝码 1套 组砝码 1套 中继线 1根 电源线（2P/E 2m） 1根 ，配件罩 1个，工具 1套 零件盒 1箱 产品使用说明书 1份 |
|
| 选配 | 22L 22H通用型 摩擦磨损解析软件 | |
