连续加载式抗刮强度试验机
-
- 连续加载式抗刮强度试验机
- HEIDON新东
- TYPE:18L
- 日本
- 2-3周
划针种类使用在尖部做了圆弧加工(0.005~1.0mm各种型号)的圆锥形划针。在机器臂上滚动的砝码与装载试件的移动台一起运动,与此同时对划针给予连续加载。 移动距离为100mm,通过调换连续加载砝码,可以选择0~50g、0~100g、0~200g的负荷。
产品详细介绍

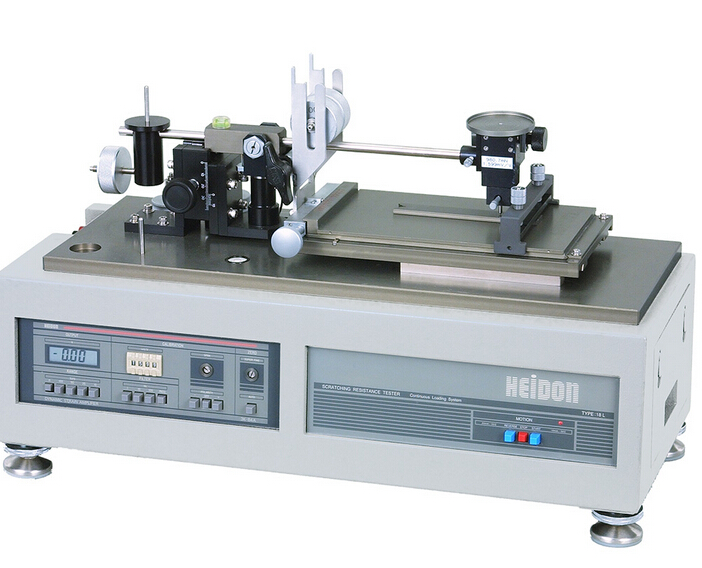

HEIDON新东TYPE:18L连续加载式抗刮强度试验机
划伤性试验ISO DIS 12 137-2
用施加固定负荷的划针刮擦平板样品的表面,将伤痕大小用显微镜(顾客预置设备)观察测量,对表面的耐划伤性进行判断评价。
并且,如想将测量结果数值化时,可使用数据解析软件即摩擦磨损解析软件(选配。仅适用于18L)记录在刮擦时划针受到的阻力,根据阻力大小将耐划痕性定量化。
传感器迅速地捕捉滑动起始点
在平板样品表面,一边连续增加负荷,一边用划针刮擦一定距离,由开始出现伤痕的位置计算伤痕开始出现的负荷,对表面强度进行比较评价。
通过使用数据解析软件,即摩擦磨损解析软件,划痕阻力检测软件的产生便成为可能,在划痕试验中,可通过划痕阻力的变化,正确地求得表面产生压痕、裂痕时的负荷。(阻力测量仅限18L)
JIS K5600 铅笔硬度类似试验
在平板样品表面施加750g的负荷,用倾斜45度角的铅笔刮擦,求得产生伤痕的铅笔硬度,对表面硬度进行比较评价。
光滑性测量
使平面状夹具(选配)在平板样品上滑动,在记录仪上记录样品和夹具之间产生的阻力,计算表面的静摩擦和动摩擦,进行光滑性的比较评价。
利用划伤幅度来评价划痕硬度
因划针的尖端备有0.005~1.0mmR不同型号,因此能广泛适用于从薄膜到厚膜,从软质膜到硬质膜的测量。使用圆锥形划针在给定的垂直负荷下刮擦试件表面,根据划伤幅度来表示划痕硬度。
TYPE:18 | TYPE:18L | |
---|---|---|
移动速度 | 600mm/min(复原时1200mm/min) | |
驱动电机 | 可逆电机 | |
驱动方式 | 齿条&齿轮传动 | |
移动距离 | 100mm | |
垂直负荷 | 连续加载: 0-50, 0-100, 0-200g 一定负荷: 200g |
|
负荷范围 | - | 0-1000gf |
安全装置 | - | 过负荷安全装置(OVERLOAD) 防止高频噪音电路 |
动态应变放大器 | - | 零点调整 …… 数字伺服自动归零方式 输出(非线性) …… 0~±5V(±0.05%FS以内) 灵敏度切换 …… 0/100/50/25/10%FS SN比 …… 60dB(最大灵敏度) 响应频率特性 …… 2kHz/-3dB 滤波器 …… 1/10/100HZ/PASS(低通滤波器) |
使用环境 | 0~50℃ 85%RH以内 但不会结露 | |
电源 | AC100V 50/60Hz | |
主体尺寸 | W535mm x D225mm x H340mm | |
配件 | 电源线(2P/E 2m) 1根 ,配件罩 1个,工具 1套 零件盒 1箱 产品使用说明书 1份 |
|
选配 | 摩擦磨损解析软件、平面压头等各种测头 |
