荷重摩擦磨耗试验机

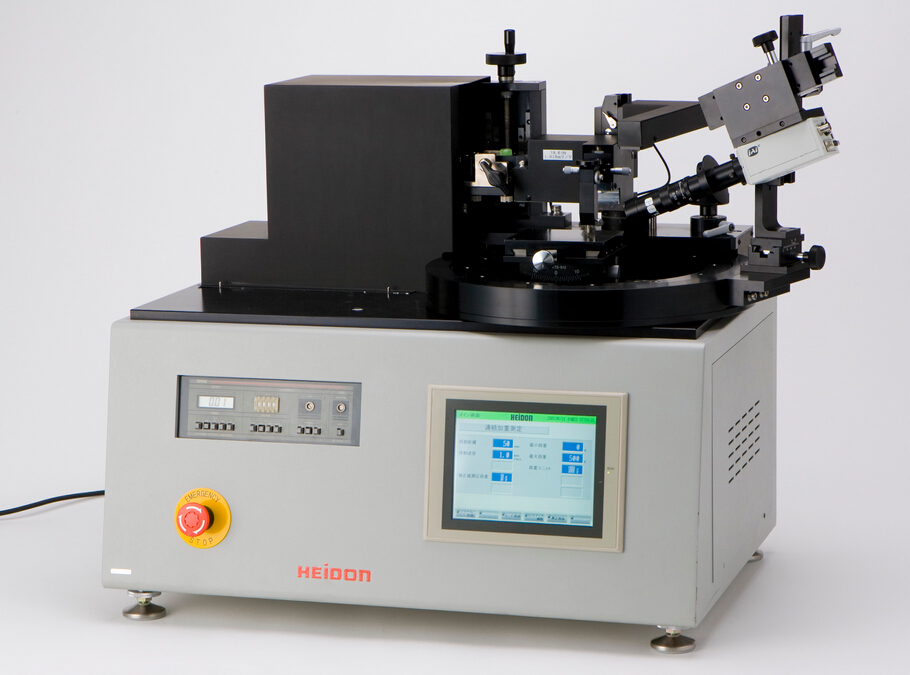

产品大图
  • 荷重摩擦磨耗试验机
  • HEIDON新东
  • HHS2000
  • 日本
  • 2-3周
  • 本机使用1张纸片进行一次测量即可制作出表示磨损次数、垂直负载、摩擦力、磨损体积关系的3维磨损形态图表,并确定出磨损变迁的相应临界负载。因此无须多张试验片,还可大幅度缩短试验时间,省去繁杂的数据解析过程,从而获得最佳数据。

产品详细介绍

HEIDON新东HHS2000荷重摩擦磨耗试验机

可实现更高级别的磨损试验

在摩擦力测量的基础上追加了位移测量与图像记录
测量要素有:用负载变动器测量摩擦力,用位移仪测量摩擦量、磨痕及刮痕深度。
通过收集以上测量过程中的实时数据,可对材料性能进行多角度解析。
此外,若同时选用可选配置中的“摩擦CCD系统”,可进一步实施对磨损粉轨迹进行解析以及分析润滑剂移动状态等试验。

值得信赖的测量系统延伸了机器自身的多样功能
加载方式采用传统的摩擦试验机天平臂结构,可确保高可靠性。
恒定负载或连续加载等试验模式可通过触摸面板简单进行切换。
加载方式从传统的手放置砝码式结构进化为数值输入式自动模式。

此外,标准机型中还附加了诸多丰富功能,比如Y方向平台或带角度调整功能的移动工作台等等。

TYPE:HHS2000 TYPE:HHS3000
移动速度 0.1-50mm/sec
驱动电机 交流伺服电机
驱动方式 齿轮&齿条传动
移动距离 固定负载:1~50mm 负载变动/连续加载 10~50mm
垂直负载 高负载单元:10~1000g
低负载单元:1~50g
100g-10000g
载荷变换器容量 高负载单元:19.61N低负载单元: 0.98N 196.1N
工作台尺寸 120 x 100mm
工作台工作模式 单式/反复切换
起动前模式 固定负载/连续加载切换
安全装置 过负载安全装置(OVERLOAD)高频杂音防止电路 CMRR:AC/DC130dB以上、NMRR:AC50dB
动态应变放大器 零点调整 …… 数字伺服自动归零方式
输出(非线性) …… 0~±5V(±0.05%FS以内)
灵敏度切换 …… 0/100/50/25/10%FS
SN比 …… 60dB(最大灵敏度)
响应频率特性 …… 2kHz/-3dB
滤波器 …… 1/10/100HZ/PASS(低通滤波器)
(动态应变放大器内置于主体中。)
使用环境 0~50℃ 85%RH以内 但不会结露
电源 AC100V 50/60Hz
主体尺寸 W730mm x D490mm x H665mm W1000mm x D520mm x H900mm
配件 刮针 1根、球压头 1个、杆规 1个、砝码组 1组、
电源线(带2P/E 2m) 1根、配件罩 1个、工具 1套、
零件盒 1个、操作说明书 1份
选配 摩擦CCD系统、加热装置、冷却装置
